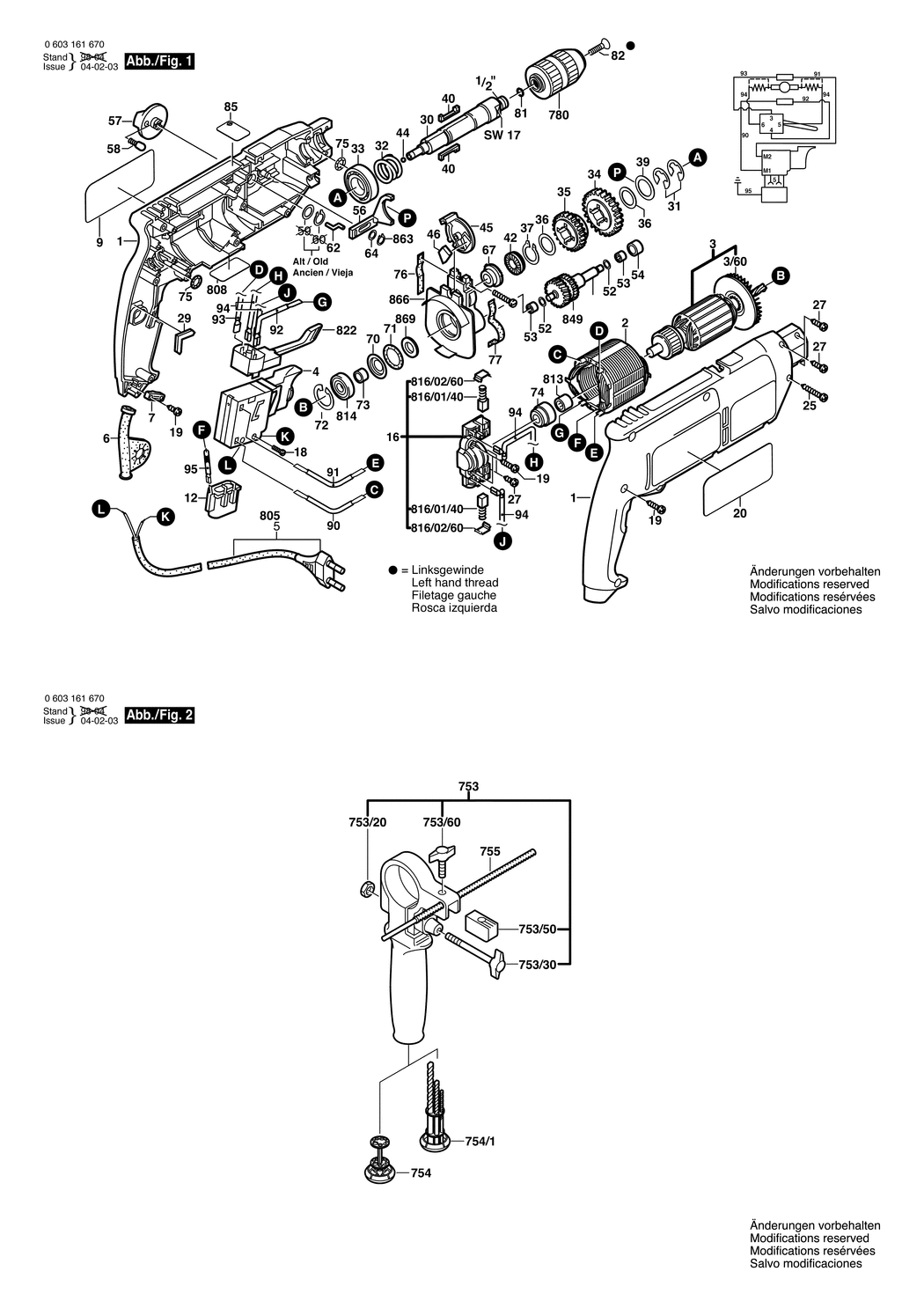

An exploded drawing and listing for the Bosch CSB 650-2 RE / 0603161676 / GB 240 Volt
Ex VAT Inc VAT
1 - HOUSING SECTION BSD-2605104334.A6 2605104334 -
2 - FIELD 220-240V BSD-1604220254.A152 1604220254 £21.68 £26.01
3 - ARMATURE 230-240V BSD-2604010862.A12 2604010862 -
3/60 - FAN BSD-2606610029.A349 2606610029 £2.61 £3.13
4 - SWITCH BSD-2607200190.A37 2607200190 £54.42 £65.30
4 - ON-OFF SWITCH BSD-2607200224.A38 2607200224 -
5 - POWER SUPPLY CORD GB 230V 2.65m 2 x 1.0mm H05 VV-F BSD-2604460147.A104 2604460147 £16.41 £19.69
6 - GROMMET dia6.5-dia6.9x95 MM BSD-2600703012.A418 2600703012 £2.80 £3.36
7 - CABLE CLIP BSD-2601035001.A2020 2601035001 £1.75 £2.10
9 - MANUFACTURER'S NAMEPLATE BSD-2601118562.A0 2601118562 -
12 - SUPPRESSION FILTER BSD-2607329114.A271 2607329114 -
16 - BRUSH PLATE BSD-2609992618.A18 2609992618 -
18 - SOCKET HEAD CAP SCREW M3x6.5-4.8 BSD-2603410001.A1561 2603410001 £1.75 £2.10
19 - SCREW 4x16 BSD-2603490022.A1895 2603490022 £1.75 £2.10
20 - MANUFACTURER'S NAMEPLATE BSD-2601118563.A14 2601118563 -
25 - TORX OVAL-HEAD SCREW 3x30 BSD-2603490019.A33 2603490019 £1.75 £2.10
27 - TORX OVAL-HEAD SCREW 3x18 BSD-2603490018.A436 2603490018 £1.75 £2.10
28 - SOCKET HEAD CAP SCREW BSD-2603429005.A9 2603429005 £1.75 £2.10
29 - DAMPING PLATE BSD-2601022000.A396 2601022000 £1.75 £2.10
30 - DRILLING SPINDLE 1/2. SW 17 BSD-2606135044.A7 2606135044 -
31 - LOCKING WASHER 0.6 MM BSD-2600118001.A226 2600118001 £1.75 £2.10
31 - LOCKING WASHER 0.8 MM BSD-2600118002.A21 2600118002 £1.75 £2.10
31 - LOCKING WASHER 0.3 MM BSD-2600118006.A147 2600118006 -
32 - COMPRESSION SPRING BSD-2604616002.A178 2604616002 £1.75 £2.10
33 - GROOVE BALL BEARING 17x35x10 BSD-1900905163.A201 1900905163 £11.30 £13.56
34 - CYLINDRICAL GEAR Z=48 BSD-2606317045.A92 2606317045 £14.72 £17.67
35 - CYLINDRICAL GEAR Z=36 BSD-2606317037.A124 2606317037 -
36 - SHIM 1.0 MM BSD-2600101515.A160 2600101515 £1.95 £2.34
37 - RETAINING CLIP DIN 471-15x1-FSt BSD-2916650006.A163 2916650006 £1.75 £2.10
39 - RETAINING WASHER BSD-2600101671.A119 2600101671 £1.75 £2.10
40 - FLAT KEY BSD-2602300028.A107 2602300028 -
42 - CATCH DISK BSD-2600190052.A62 2600190052 £7.78 £9.33
44 - BALL DIN 5401-5.5MM-III-ST BSD-1903230010.A154 1903230010 £1.75 £2.10
45 - INDEXING DISK BSD-2601990001.A164 2601990001 £1.32 £1.58
46 - PRESSURE PLATE BSD-2601074003.A123 2601074003 £1.75 £2.10
52 - SHIM 0.3 MM BSD-2600100607.A30 2600100607 £1.75 £2.10
53 - NEEDLE-ROLLER BEARING dia6 MM BSD-2600914010.A22 2600914010 £2.80 £3.36
54 - BEARING SLEEVE BSD-2600400027.A58 2600400027 £4.26 £5.11
56 - CONTROL FORK BSD-2602033005.A20 2602033005 -
57 - ROTARY HEAD BSD-2602026091.A78 2602026091 -
58 - RATCHET CAP BSD-2600590006.A207 2600590006 £1.75 £2.10
62 - DRIVER PIN BSD-2601335001.A72 2601335001 £2.16 £2.59
64 - SHIM WASHER BSD-2600100618.A49 2600100618 £1.75 £2.10
67 - CATCH DISK BSD-2600190057.A9 2600190057 -
70 - CUPPED WASHER BSD-2600500014.A51 2600500014 -
71 - O-RING 18x3 MM BSD-1900210117.A127 1900210117 £3.72 £4.47
72 - SPRING RETAINING RING DIN 472-24x1.2 MM BSD-2916660008.A288 2916660008 £2.16 £2.59
73 - RECEPTACLE BSD-2600400008.A593 2600400008 £1.75 £2.10
74 - BEARING SLEEVE BSD-2600222002.A62 2600222002 -
75 - O-RING 5.0x1.5 MM BSD-1900210000.A271 1900210000 £1.75 £2.10
76 - FELT STRIP BSD-2601005011.A105 2601005011 -
77 - FELT STRIP BSD-2601005016.A54 2601005016 £1.32 £1.58
81 - RETAINING RING BSD-2604601004.A313 2604601004 £1.75 £2.10
82 - COUNTERSUNK-HEAD SCREW M 6x34 MM BSD-2603421213.A61 2603421213 £2.61 £3.13
85 - STICKER BSD-2601110117.A56 2601110117 -
90 - CABLE L=173 MM BSD-2604448060.A261 2604448060 -
91 - CABLE L=98 MM BSD-2604448045.A138 2604448045 -
92 - CONNECTING CABLE L=88 MM BSD-2604448034.A109 2604448034 £1.75 £2.10
93 - CONNECTING CABLE L=103 MM BSD-2604448132.A63 2604448132 £1.75 £2.10
94 - CONNECTING CABLE L=73 MM BSD-2604448115.A54 2604448115 £1.75 £2.10
95 - EARTH CONDUCTOR BSD-2604448170.A92 2604448170 -
753 - AUXILIARY HANDLE dia43 MM BSD-1619P10682.A219 1619P10682 £12.49 £14.99
753/20 - HEX NUT DIN 934-M6-8-A BSD-2915011007.A501 2915011007 -
753/30 - WING SCREW M6x(15)55 BSD-1613480007.A127 1613480007 £1.75 £2.10
753/50 - CLAMPING PLATE M6 BSD-2608040014.A153 2608040014 -
753/60 - WING SCREW M6x20 MM BSD-1613480008.A307 1613480008 £1.75 £2.10
754 - DRILL HOLDER BSD-2607000122.A26 2607000122 -
755 - DEPTH-GAUGE SW 6x210 MM BSD-1613001005.A176 1613001005 -
780 - KEYLESS CHUCK dia 2-13 MM.1/2 BSD-2608572034.A23 2608572034 £30.62 £36.74
808 - NAMEPLATE BSD-160111A3H3.A4576 160111A3H3 £2.61 £3.13
813 - NEEDLE BEARING BSD-2600917902.A42 2600917902 -
814 - GROOVE BALL BEARING 9x24x7 BSD-2600905039.A390 2600905039 £12.04 £14.45
816/01/40 - CARBON-BRUSH SET BSD-2604321905.A6 2604321905 £11.30 £13.56
816/02/60 - RATCHET CAP BSD-2601322013.A559 2601322013 £1.75 £2.10
822 - CHANGE-OVER SWITCH BSD-2607200231.A6 2607200231 £16.41 £19.69
823 - TAPPING SCREW DIN 7981-3.9x19-C-Z-ST BSD-2912401020.A244 2912401020 £2.16 £2.59
849 - TOOTHED SHAFT Z= 10/29/22 BSD-2606309913.A18 2606309913 -
863 - LOCKING WASHER DIN 6799-4-FSt BSD-2916080007.A463 2916080007 £2.61 £3.13
866 - BEARING BRACKET BSD-2605807928.A41 2605807928 -
869 - FELT DISC BSD-2600108000.A130 2600108000 -
