Hitachi / Hikoki C8FC Compound Saw Spare Parts

Hitachi / Hikoki C8FC Compound Saw Spare Parts

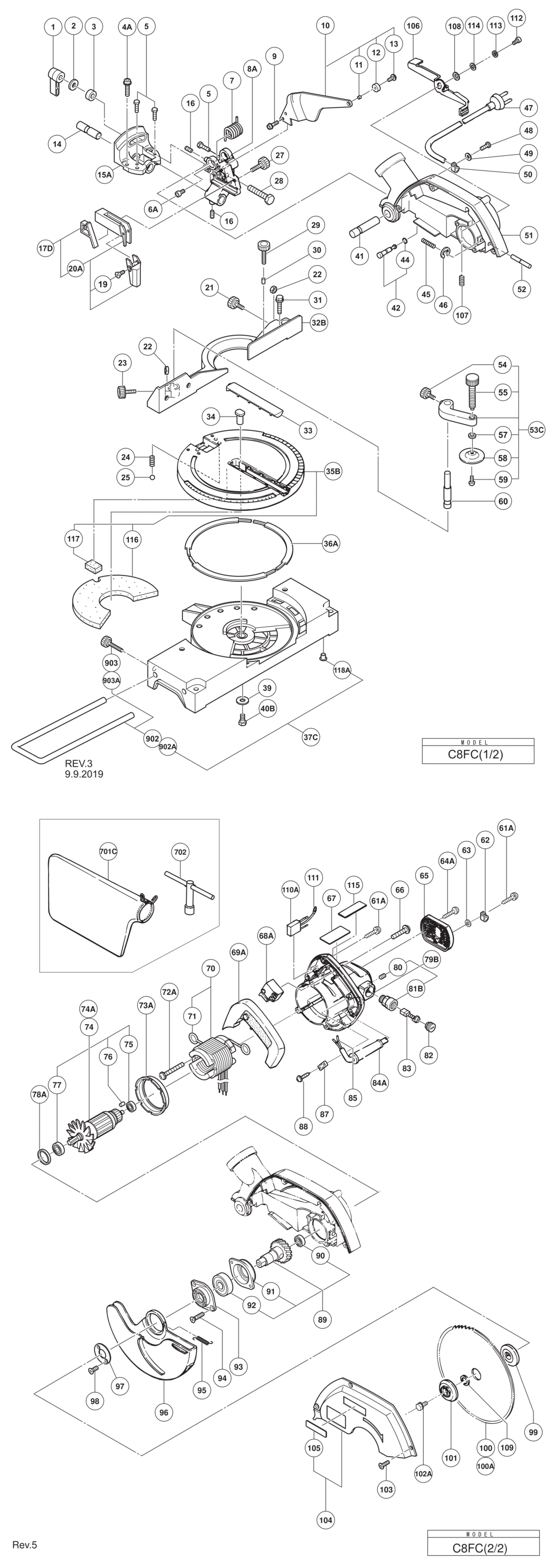

An exploded diagram and spare parts listing for the Hitachi / Hikoki C8FC Compound Saw
Ex VAT Inc VAT
1 - TENSION LEVER HIT-302696.A0 302696 £10.89 £13.07
2 - BOLT WASHER M10 (10 PCS.) HIT-949434.A0 949434 £1.67 £2.00
3 - COLLAR HIT-302506.A0 302506 -
4A - HEX. SOCKET HD. BOLT (W/FLANGE) M6X22 HIT-971392.A0 971392 -
5 - NYLOCK BOLT M5X16 HIT-302505.A0 302505 -
6A - SEAL LOCK HEX. SOCKET HD. BOLT M5X10 HIT-877839.A16 877839 £1.67 £2.00
7 - SPRING HIT-302508.A0 302508 £4.10 £4.92
8A - HINGE HIT-302499.A0 302499 £29.66 £35.59
9 - HEX. SOCKET HD. BOLT (W/FLANGE) M5X20 HIT-302510.A0 302510 -
10 - HINGE ARM ASS'Y INCLUD.11-13 HIT-302509.A0 302509 £10.89 £13.07
11 - SPACER HIT-302757.A0 302757 £1.67 £2.00
12 - ARM PIN (A) HIT-303074.A0 303074 -
13 - MACHINE SCREW (W/SP. WASHER) M4X8 HIT-958523.A0 958523 £1.67 £2.00
14 - HINGE PIN HIT-302500.A0 302500 -
15A - HINGE HOLDER HIT-302498.A0 302498 -
16 - HEX. SOCKET SET SCREW M5X10 HIT-952384.A0 952384 -
17D - GUARD SET INCLUD.20A HIT-320750.A0 320750 £15.38 £18.45
19 - FLAT HD. SCREW (BRASS) M4X6 HIT-998850.A0 998850 £1.67 £2.00
20A - GUARD ASS'Y INCLUD.19 HIT-320749.A0 320749 -
21 - KNOB BOLT M6X22 HIT-302503.A0 302503 £1.67 £2.00
22 - NUT M6 (10 PCS.) HIT-949556.A49 949556 £1.67 £2.00
23 - KNOB BOLT M6X37 HIT-302497.A2 302497 -
24 - CLUTCH SPRING HIT-302493.A0 302493 £1.67 £2.00
25 - STEEL BALL D9.53 (10 PCS.) HIT-959152.A3 959152 -
27 - KNOB BOLT M6X22 HIT-302503.A1 302503 £1.67 £2.00
28 - BOLT (LEFT HAND) M10X60 HIT-302698.A0 302698 £1.67 £2.00
29 - KNOB BOLT M6X37 HIT-302497.A0 302497 -
30 - CLAMP PIECE HIT-998351.A0 998351 -
31 - BOLT (W/WASHERS) M6X30 HIT-302496.A0 302496 -
32B - FENCE HIT-302495.A0 302495 -
33 - TABLE INSERT HIT-302494.A0 302494 £4.10 £4.92
34 - TABLE PIN HIT-302515.A0 302515 -
35B - TURN TABLE ASS'Y INCLUD.116 HIT-311438.A0 311438 -
36A - LINER HIT-302492.A0 302492 £1.67 £2.00
37C - BASE ASS'Y INCLUD.118 HIT-320665.A0 320665 -
39 - WASHER HIT-996257.A0 996257 £1.67 £2.00
40B - SEAL LOCK BOLT M6X10 HIT-302491.A0 302491 -
41 - GEAR CASE PIN HIT-302507.A0 302507 -
42 - STOPPER PIN ASS'Y INCLUD.44 HIT-302518.A0 302518 £5.98 £7.18
44 - O-RING (P-6) HIT-984528.A5 984528 £1.67 £2.00
45 - SPRING HIT-998852.A0 998852 £1.67 £2.00
46 - RETAINING RING (E-TYPE) FOR D7 SHAFT HIT-974577.A2 974577 £1.67 £2.00
47 - CORD (CORD ARMOR D8.8) (SINCE 6.2004 FOR FRA) HIT-500234Z.A24 500234Z -
*47 - CORD (CORD ARMOR D8.8) FOR GBR HIT-952804Z.A0 952804Z -
*47 - CORD (CORD ARMOR D8.8) FOR SUI HIT-303154.A0 303154 -
*47 - CORD (CORD ARMOR D10.1) FOR NOR HIT-952806Z.A2 952806Z -
*47 - CORD (TILL 5.2004 FOR FRA) HIT-952806Z.A3 952806Z -
*47 - CORD (CORD ARMOR D8.8) FOR SIN HIT-952802Z.A1 952802Z -
48 - MACHINE SCREW M5X12 (10 PCS.) HIT-949237.A4 949237 £1.67 £2.00
49 - BOLT WASHER M5 (10 PCS.) HIT-949431.A37 949431 £1.67 £2.00
50 - NYLON CLIP FOR FRG HIT-998902.A0 998902 £1.67 £2.00
*50 - NYLON CLIP 6.2004 FOR FRA) HIT-998902.A1 998902 £1.67 £2.00
*50 - NYLON CLIP FOR NOR HIT-996530.A0 996530 £1.67 £2.00
51 - GEAR CASE (A) HIT-303524.A0 303524 -
52 - STOPPER PIN HIT-302517.A0 302517 -
53C - VISE ASS'Y INCLUD.54 HIT-331852.A0 331852 -
54 - KNOB BOLT M6X11 HIT-998836.A5 998836 -
55 - KNOB BOLT M10X66 HIT-302522.A0 302522 £14.02 £16.83
57 - WASHER M6 (10 PCS.) HIT-949425.A7 949425 £1.67 £2.00
58 - VISE PLATE HIT-302532.A6 302532 £3.79 £4.55
59 - MACHINE SCREW M4X10 (10 PCS.) HIT-949216.A19 949216 £1.67 £2.00
60 - VISE SHAFT HIT-302533.A0 302533 -
61A - TAPPING SCREW (W/FLANGE) D4X25 (BLACK) HIT-307028.A32 307028 £1.67 £2.00
62 - NYLON CLIP FOR FRG HIT-948614.A6 948614 £1.67 £2.00
*62 - NYLON CLIP 6.2004 FOR FRA) HIT-948614.A7 948614 £1.67 £2.00
*62 - NYLON CLIP FOR NOR HIT-948193.A3 948193 £1.67 £2.00
63 - WASHER (B) HIT-962569.A2 962569 £1.67 £2.00
64A - TAPPING SCREW (W/FLANGE) D4X20 (BLACK) HIT-301653.A166 301653 £1.67 £2.00
65 - TAIL COVER HIT-996254.A0 996254 £2.78 £3.34
66 - MACHINE SCREW (W/WASHERS) M5X50 (BLACK) HIT-997841.A0 997841 £1.67 £2.00
67 - NAME PLATE HIT-000000.A1213 000000 -
68A - SWITCH (2P PILLAR TYPE) W/O LOCK HIT-958400Z.A3 958400Z £18.99 £22.79
69A - HANDLE COVER HIT-307706.A0 307706 £5.13 £6.16
70 - STATOR ASS'Y (A) 110V INCLUD.71 HIT-340219C.A0 340219C £65.30 £78.36
70 - STATOR ASS'Y (A) 220V-230V INCLUD.71 HIT-340219E.A0 340219E £65.30 £78.36
70A - STATOR ASS'Y 100V HIT-340760.A0 340760 -
71 - BRUSH TERMINAL HIT-930703.A1 930703 £3.28 £3.93
72A - MACHINE SCREW (W/WASHERS) M5X60 (BLACK) HIT-307224.A29 307224 £1.67 £2.00
73A - FAN GUIDE HIT-954584.A0 954584 -
74A - ARMATURE ASS'Y 110V-115V INCLUD.75 HIT-360072C.A0 360072C £84.79 £101.75
74A - ARMATURE ASS'Y 100V HIT-360880.A0 360880 -
*74A - ARMATURE ASS'Y 220V-230V INCLUD.75 HIT-360072E.A0 360072E £81.54 £97.85
75 - BALL BEARING 608VVC2PS2L HIT-608VVM.A122 608VVM £5.70 £6.84
76 - BEARING LOCK HIT-976301.A2 976301 £1.67 £2.00
77 - BALL BEARING 6001VV HIT-6001VV.A20 6001VV £8.68 £10.42
78A - RUBBER RING HIT-958130.A2 958130 £1.67 £2.00
79B - HOUSING ASS'Y HIT-302520.A0 302520 £47.79 £57.35
80 - HEX. SOCKET SET SCREW M5X6 HIT-966426.A0 966426 £1.67 £2.00
81B - BRUSH HOLDER HIT-981586.A9 981586 £7.62 £9.15
82 - BRUSH CAP HIT-996259.A0 996259 £1.67 £2.00
83 - CARBON BRUSH (1 PAIR) HIT-999043.A9 999043 £5.54 £6.65
84A - CORD ARMOR D8.8 HIT-953327.A130 953327 £1.67 £2.00
*84A - CORD ARMOR D10.1 HIT-938051.A34 938051 £1.67 £2.00
85 - TUBE (D) HIT-981373.A23 981373 £1.67 £2.00
87 - CORD CLIP HIT-937631.A98 937631 £1.67 £2.00
88 - TAPPING SCREW (W/WASHER) D4X16 HIT-995062.A0 995062 -
89 - SPINDLE ASS'Y INCLUD.90-92 HIT-998837.A0 998837 £60.23 £72.28
90 - BALL BEARING 608VVC2PS2L HIT-608VVM.A121 608VVM £5.70 £6.84
91 - BEARING HOLDER HIT-996238.A0 996238 £17.18 £20.62
92 - BALL BEARING 6004VVCMPS2L HIT-6004VV.A6 6004VV £9.03 £10.84
93 - COVER HOLDER HIT-302512.A0 302512 £16.47 £19.76
94 - FLAT HD.SCREW (W/TOOTHED LOCK WASH)M5X35 HIT-996240.A0 996240 £1.67 £2.00
95 - RETURN SPRING (B) HIT-302511.A0 302511 £1.67 £2.00
96 - SAFETY COVER HIT-998308.A0 998308 £18.40 £22.08
97 - COVER HIT-302513.A0 302513 -
98 - FLAT HD. SCREW(W/TOOTHED LOCK WASH)M4X12 HIT-996244.A0 996244 £1.67 £2.00
99 - WASHER (C) HIT-998838.A0 998838 £9.32 £11.19
100 - TCT SAW BLADE 216MM-D25.4 HOLE-NT24 HIT-998858.A2 998858 -
100 - TCT SAW BLADE 216MM-D30 HOLE-NT24 HIT-998859.A0 998859 -
100A - TCT SAW BLADE 216MM-D30 HOLE-NT60 HIT-998863.A0 998863 -
101 - WASHER (C) HIT-303525.A0 303525 £12.46 £14.95
102A - BOLT (LEFT HAND) W/WASHER M7X17.5 HIT-998335.A0 998335 £1.67 £2.00
103 - FLAT HD. SCREW M5X12 (10 PCS.) HIT-949332.A6 949332 £1.67 £2.00
104 - SAW COVER ASS'Y INCLUD.105 HIT-303526.A0 303526 -
104B - SAW COVER ASS'Y HIT-331848.A0 331848 -
105 - BRAND LABEL HIT-000000.A1214 000000 -
106 - LEVER (A) HIT-303527.A0 303527 -
107 - SPRING (C) HIT-303528.A0 303528 -
108 - WASHER (B) HIT-303529.A0 303529 -
109 - COLLAR (B) FOR D25.4 HOLE FOR SIN HIT-976819.A2 976819 £5.40 £6.48
110A - NOISE SUPPRESSOR HIT-303530.A0 303530 £10.14 £12.17
111 - TERMINAL HIT-938108.A1 938108 £1.67 £2.00
112 - MACHINE SCREW M5X10 (10 PCS.) HIT-949236.A76 949236 £1.67 £2.00
113 - SPRING WASHER M5 (10 PCS.) HIT-949454.A2 949454 £1.67 £2.00
114 - WASHER M5 (10 PCS.) HIT-949424.A25 949424 £1.67 £2.00
115 - CAUTION LABEL HIT-000000.A1215 000000 -
116 - PACKING (A) HIT-311439.A0 311439 -
117 - PACKING (B) HIT-311440.A0 311440 -
118A - BASE RUBBER HIT-323606.A9 323606 £1.67 £2.00
701C - DUST BAG (BLACK) HIT-322955.A9 322955 £14.47 £17.36
702 - BOX WRENCH 10MM HIT-940543.A33 940543 £7.34 £8.81
901 - TCT SAW BLADE 216MM-D30 HOLE-NT36 HIT-998861.A0 998861 -
902 - HOLDER ASS'Y INCLUD.903 TILL 1.2002 HIT-303554.A0 303554 -
902A - HOLDER ASS'Y INCLUD.903A SINCE 2.2002 HIT-320897.A0 320897 -
903 - KNOB BOLT M6X37 TILL 1.2002 HIT-302497.A1 302497 -
903A - KNOB BOLT M6X32 SINCE 2.2002 HIT-960017.A10 960017 £1.67 £2.00
