Black & Decker SX5500 Type 1 Impact Wrench Spare Parts

Black & Decker SX5500 Type 1 Impact Wrench Spare Parts

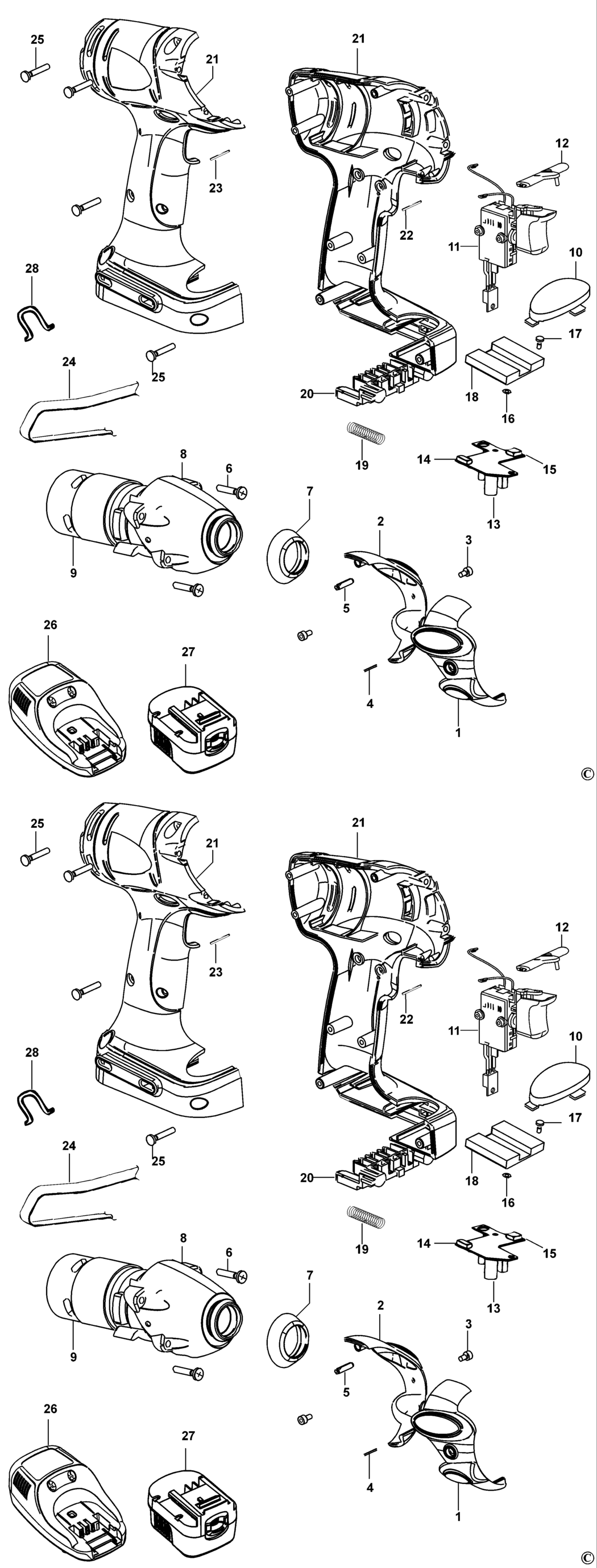

An exploded drawing and spare parts listing for the Black & Decker SX5500 Type 1 Impact Wrench
Ex VAT Inc VAT
1 - COVER BDE-5106185-03 5106185-03 -
2 - COVER BDE-5106185-04 5106185-04 -
3 - NO LONGER AVAILABLE BDE-000000-00.A28903 000000-00 -
3 - SCREW BDE-5106181-00.A1 5106181-00 -
4 - NO LONGER AVAILABLE BDE-000000-00.A28904 000000-00 -
4 - ROLL PIN BDE-5100918-00.A0 5100918-00 £1.42 £1.70
5 - PIN BDE-5106169-01.A1 5106169-01 -
5 - NO LONGER AVAILABLE BDE-000000-00.A28905 000000-00 -
6 - SCREW BDE-5106156-00.A0 5106156-00 -
6 - NO LONGER AVAILABLE BDE-000000-00.A28906 000000-00 -
7 - NO LONGER AVAILABLE BDE-000000-00.A28907 000000-00 -
7 - CAP BDE-5106152-00.A1 5106152-00 -
8 - TRANSMISSION SA BDE-5104640-00 5104640-00 -
9 - MOTOR SA BDE-5104563-04 5104563-04 -
10 - INDICATOR BDE-5106151-00.A0 5106151-00 -
11 - SWITCH SA BDE-5104569-00 5104569-00 -
12 - ACTUATOR BDE-5104553-00.A3 5104553-00 £1.42 £1.70
13 - PCB SA BDE-5106146-01 5106146-01 -
14 - BUTTON BDE-5104634-00.A1 5104634-00 -
15 - BUTTON BDE-5104633-00.A0 5104633-00 -
16 - NUT BDE-419725-00.A5 419725-00 £1.50 £1.80
17 - SCREW BDE-311940-02.A25 311940-02 £1.50 £1.80
18 - NO LONGER AVAILABLE BDE-000000-00.A28908 000000-00 -
18 - HEATSINK BDE-5104571-00.A1 5104571-00 -
19 - SPRING BDE-5100035-01.A16 5100035-01 £1.42 £1.70
20 - NO LONGER AVAILABLE BDE-000000-00.A28909 000000-00 -
20 - TERMINAL BLOCK BDE-5106150-00.A0 5106150-00 -
21 - CLAMSHELL PAIR BDE-5104584-01 5104584-01 -
22 - PIN BDE-5106169-01.A0 5106169-01 -
22 - NO LONGER AVAILABLE BDE-000000-00.A28910 000000-00 -
23 - PIN BDE-5106169-00.A18 5106169-00 £1.50 £1.80
24 - STRAP BDE-5106149-00.A1 5106149-00 -
25 - SCREW BDE-5106167-00.A0 5106167-00 £1.50 £1.80
28 - CLIP BDE-5106159-00.A1 5106159-00 -
