Bosch AHS 3-15 / 0600842203 / EU 230 Volt Spare Parts

Bosch AHS 3-15 / 0600842203 / EU 230 Volt Spare Parts

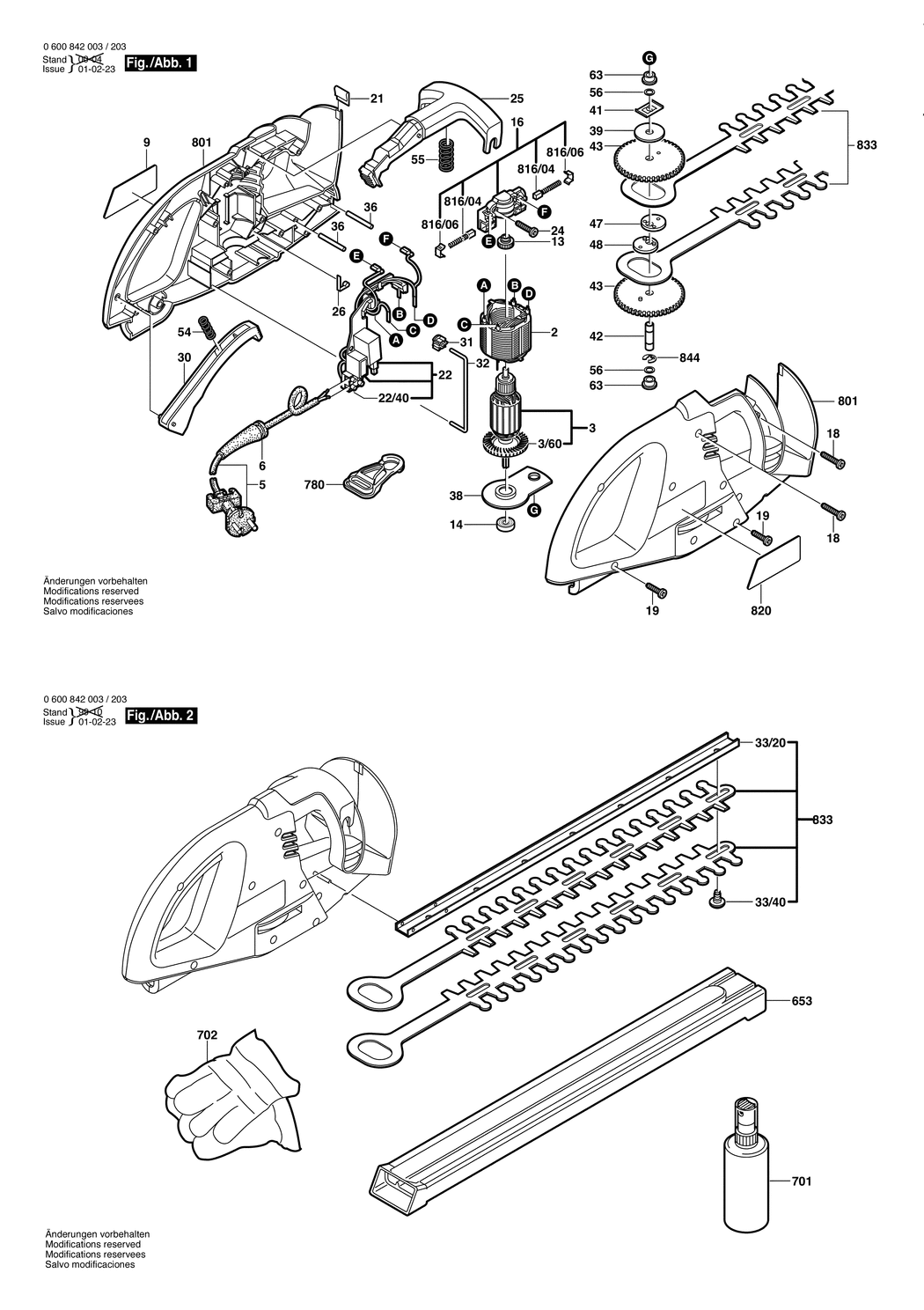

An exploded drawing and listing for the Bosch AHS 3-15 / 0600842203 / EU 230 Volt
Ex VAT Inc VAT
2 - FIELD 230-240V BSD-2604220570.A6 2604220570 -
3 - ARMATURE 230-240V BSD-2604011096.A16 2604011096 -
3/60 - FAN BSD-2606610027.A81 2606610027 £2.80 £3.36
5 - POWER SUPPLY CORD EU 0.46m 2 x 1.0mm H05 VV-F BSD-2604460255.A33 2604460255 £8.67 £10.41
6 - GROMMET dia6.4-dia7.2x76 MM BSD-2600703017.A456 2600703017 £2.61 £3.13
9 - MANUFACTURER'S NAMEPLATE BSD-2601117059.A1 2601117059 -
13 - FLANGED BEARING BSD-2605805004.A18 2605805004 £8.67 £10.41
14 - GROOVE BALL BEARING 9x24x7 BSD-2600905021.A38 2600905021 £8.67 £10.41
16 - BRUSH PLATE BSD-2609992620.A12 2609992620 -
18 - TORX OVAL-HEAD SCREW 4x25 BSD-2603490024.A873 2603490024 £1.75 £2.10
19 - SCREW 4x16 BSD-2603490022.A2350 2603490022 £1.75 £2.10
21 - SPRING CLIP BSD-2601310010.A23 2601310010 -
22 - CIRCUIT UNIT BSD-2607235007.A10 2607235007 -
22/40 - CLAMPING STRIP BSD-2604490012.A29 2604490012 -
24 - TORX OVAL-HEAD SCREW 4x20 BSD-2603490023.A385 2603490023 £1.75 £2.10
25 - SWITCH SEGMENT BSD-2605190219.A16 2605190219 -
26 - CONTACT SPRING BSD-2601329057.A102 2601329057 -
30 - SWITCH SEGMENT BSD-1605190091.A16 1605190091 -
31 - SWITCH WHEEL BSD-1606330021.A12 1606330021 £1.75 £2.10
32 - SHIFTER ROD BSD-2608040108.A12 2608040108 -
33/20 - GUIDE BSD-2601038071.A7 2601038071 -
33/40 - THREAD-FORMING TAP. SCREW BSD-2603413026.A58 2603413026 -
36 - STRAIGHT PIN BSD-2609002714.A90 2609002714 £1.75 £2.10
38 - BEARING BRACKET BSD-2605807080.A12 2605807080 -
39 - SHIM WASHER BSD-2600100083.A14 2600100083 -
41 - SPRING NUT BSD-2601310011.A7 2601310011 -
42 - BEARING BOLT BSD-2603105054.A14 2603105054 £1.95 £2.34
43 - CYLINDRICAL GEAR Z=86 BSD-2606316163.A16 2606316163 -
47 - ECCENTRIC DISC BSD-2600030010.A24 2600030010 £2.52 £3.02
48 - ECCENTRIC DISC BSD-2600030011.A2 2600030011 £2.52 £3.02
54 - COMPRESSION SPRING BSD-2604610028.A7 2604610028 £1.75 £2.10
55 - COMPRESSION SPRING BSD-2604610045.A19 2604610045 £1.75 £2.10
56 - SHIM BSD-2600101676.A16 2600101676 £1.75 £2.10
63 - BUSHING 8 x 12 x 8MM BSD-1900322018.A6 1900322018 £1.75 £2.10
653 - OIL RESERVOIR BSD-2605411122.A12 2605411122 -
701 - OIL SPRAY TIN BSD-1609200399.A100 1609200399 £8.74 £10.49
702 - PROTECTIVE GLOVE BSD-2607000134.A61 2607000134 -
780 - STRAIN-RELIEF CLAMP BSD-2601398012.A39 2601398012 -
801 - HOUSING SECTION BSD-2605104794.A5 2605104794 -
816/04 - CARBON-BRUSH SET BSD-2604321920.A4 2604321920 -
816/06 - RATCHET CAP BSD-2601322017.A86 2601322017 £1.75 £2.10
820 - REFERENCE PLATE BSD-2601117061.A0 2601117061 -
833 - SET OF KNIVES 360 MM BSD-2607001272.A6 2607001272 -
844 - LOCKING WASHER DIN 6799-7-FSt BSD-2916080910.A87 2916080910 £2.16 £2.59
