Makita 4305 Jig Saw Spare Parts

Makita 4305 Jig Saw Spare Parts

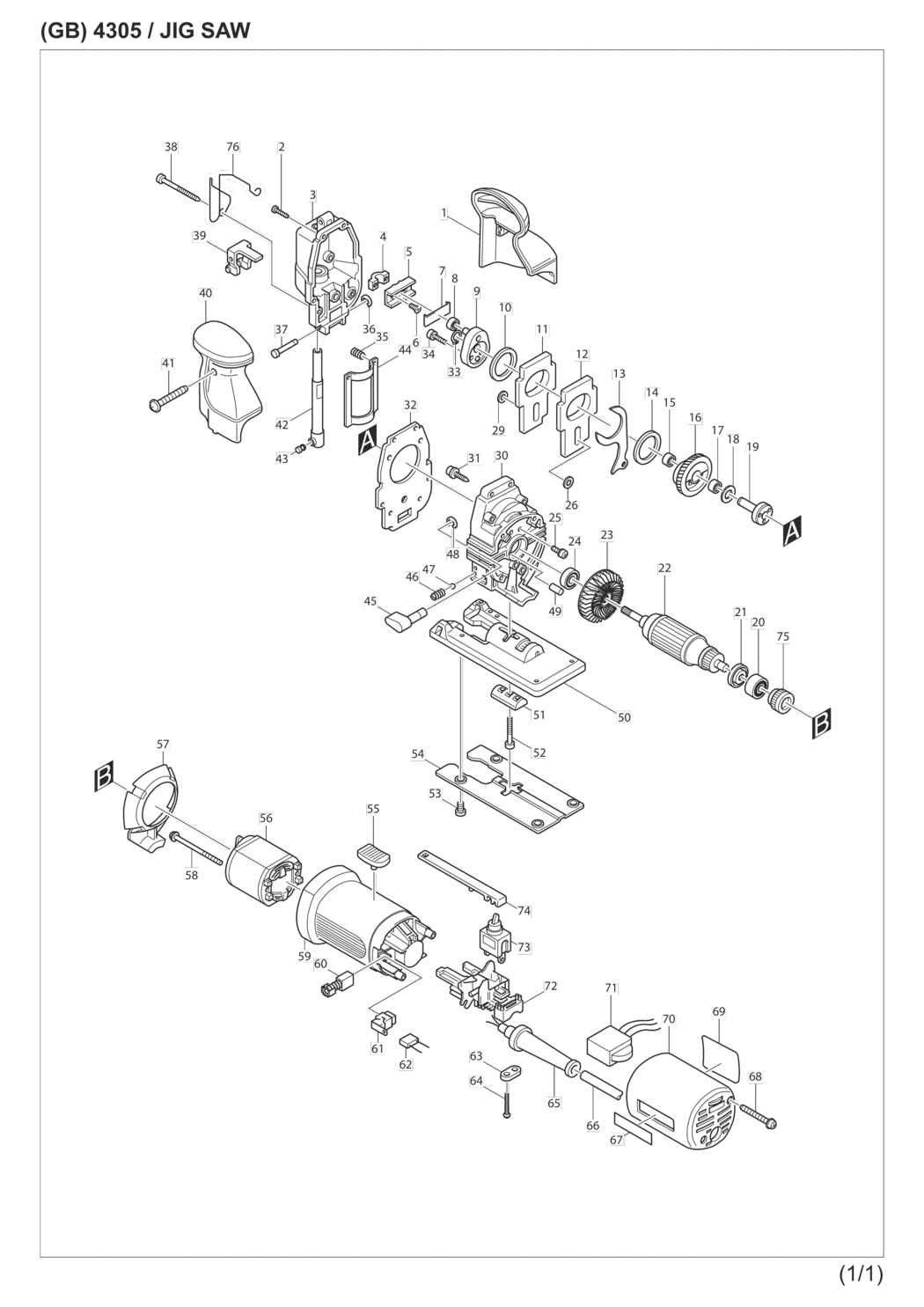

An exploded drawing and spare parts listing for the Makita 4305 Jig Saw
Ex VAT Inc VAT
1 - HEAD COVER SET 4305 MSP-182681-3.A0 182681-3 £15.26 £18.31
2 - CT SCREW M4X16 HS6100/DLS714 MSP-266034-5.A79 266034-5 £1.44 £1.73
3-2 - OILLESS BEARING 10 4304T MSP-214061-6.A1 214061-6 £1.44 £1.73
3-2 - PLANE BEARING 8 4334D MSP-214005-6.A5 214005-6 £1.44 £1.73
3-1 - TENSION PIN 3-12 DIN 1481 MSP-951057-3.A7 951057-3 £1.44 £1.73
3-2 - *THIN WASHER 10 5600D MSP-253310-6.A7 253310-6 £1.44 £1.73
3-2 - GEAR HOUSING COVER 4304/ MSP-153389-6.A3 153389-6 £59.00 £70.80
3 - OILLESS BEARING 10 4304T MSP-214061-6.A3 214061-6 £1.44 £1.73
3-1 - OILLESS BEARING 10 4304T MSP-214061-6.A4 214061-6 £1.44 £1.73
3 - PLANE BEARING 8 4334D MSP-214005-6.A4 214005-6 £1.44 £1.73
3-2 - TENSION PIN 3-12 DIN 1481 MSP-951057-3.A20 951057-3 £1.44 £1.73
3 - TENSION PIN 3-12 DIN 1481 MSP-951057-3.A21 951057-3 £1.44 £1.73
3-1 - PLANE BEARING 8 4334D MSP-214005-6.A3 214005-6 £1.44 £1.73
4 - HOLDER 4304/4305/4331D/4333D MSP-316608-3.A1 316608-3 £15.75 £18.90
5-1 - SLIDER 4304/4305/T/4331D/4333 MSP-310028-3.A2 310028-3 £16.28 £19.53
6 - COUNTSUNK TORX HD SCREW M4X10 MSP-265035-0.A16 265035-0 £1.44 £1.73
7 - THRUST PLATE 4304/4305/4331D MSP-344232-2.A3 344232-2 £1.44 £1.73
8 - NEEDLE BEARING 607 4304T/43BA MSP-212010-7.A2 212010-7 £11.08 £13.29
9 - CRANK 4331D/4304/4305/T MSP-152454-8.A4 152454-8 £11.39 £13.67
9 - HARD ROLLER 6-15 4305 MSP-256033-5.A19 256033-5 £1.44 £1.73
10 - BLUE NARROW WASHER 26 4304 MSP-253792-2.A7 253792-2 £1.44 £1.73
11-1 - BALANCE PLATE 4304/4334D/4306 MSP-344330-2.A3 344330-2 £5.46 £6.55
12-1 - BALANCE PLATE 4304/4334D/4306 MSP-344330-2.A8 344330-2 £5.46 £6.55
13 - PUSH PLATE 4304/4334D/4331D MSP-344134-2.A0 344134-2 £6.40 £7.68
14 - BLUE NARROW WASHER 26 4304 MSP-253792-2.A8 253792-2 £1.44 £1.73
15-1 - NEEDLE BEARING 810 4305/9920 MSP-212043-2.A10 212043-2 £1.44 £1.73
16 - HELICAL GEAR 51 4304/4305/433 MSP-226428-6.A2 226428-6 £41.98 £50.37
17-1 - NEEDLE BEARING 810 4305/9920 MSP-212043-2.A11 212043-2 £1.44 £1.73
18 - THIN WASHER 8 LC1230/TW0350 MSP-253139-0.A3 253139-0 £1.44 £1.73
19 - GEAR SHAFT 4304/4305/4334D MSP-322691-0.A3 322691-0 £20.30 £24.36
20 - BALL BEARING HP1631/607LLB/43 MSP-211021-9.A47 211021-9 £8.42 £10.11
21 - INSULATION WASHER MT814/815 MSP-681636-0.A11 681636-0 £2.18 £2.62
22A - ARMATURE ASSY 110V 4304/05/06 MSP-517096-9.A1 517096-9 £78.50 £94.20
22D - ARMATURE ASSY 240V 4304/4305 MSP-517099-3.A1 517099-3 £78.50 £94.20
23A1 - FAN 54 4334D/4304/4305 MSP-240039-3.A0 240039-3 £2.34 £2.81
24 - BALL BEARING 608LLB(/608VV) 6 MSP-211031-6.A32 211031-6 £3.90 £4.68
25 - PAN HEAD SCREW M4X10 BO3710/1 MSP-911111-5.A14 911111-5 £1.46 £1.75
26 - HARD WASHER 6 EA3500/3501 MSP-253715-0.A12 253715-0 £1.44 £1.73
27 - THIN BLUE WASHER 5 BFS440/683 MSP-253811-4.A9 253811-4 £1.44 £1.73
28 - EXT E-RING JIS E-4 EA3201 MSP-961011-9.A109 961011-9 £1.44 £1.73
29 - HARD WASHER 6 EA3500/3501 MSP-253715-0.A13 253715-0 £1.44 £1.73
30-1 - GEAR HOUSING COMPL. 4304/4305 MSP-151594-9.A1 151594-9 £69.93 £83.92
31A1 - PT SCREW 4X20 TRILOBULAR 6833 MSP-266045-0.A27 266045-0 £1.44 £1.73
32-1 - PACKING 4304/4305/4334D MSP-442123-2.A3 442123-2 £1.44 £1.73
33 - EXT DIN CIRCLIP-8 HM1317C/CB MSP-961004-6.A60 961004-6 £1.44 £1.73
35 - COMPRESSION SPRING 4 MSP-231314-8.A4 231314-8 £1.44 £1.73
36 - EXT E-RING JIS JE-3 BPJ140/81 MSP-961017-7.A70 961017-7 £1.44 £1.73
37 - PIN 4 4304/4305/4333D/4334D MSP-256693-3.A1 256693-3 £3.59 £4.31
38A1 - PT SCREW 4X55 4306/6826/27 MSP-266147-2.A15 266147-2 £1.44 £1.73
39 - EXT E-RING JIS JE-3 BPJ140/81 MSP-961017-7.A116 961017-7 £1.44 £1.73
39-1 - EXT E-RING JIS JE-3 BPJ140/81 MSP-961017-7.A119 961017-7 £1.44 £1.73
39-1 - PIN 4 4304/4334D MSP-268074-9.A0 268074-9 £1.44 £1.73
39-1 - ROLLER 4304/4334D MSP-152950-6.A1 152950-6 £8.27 £9.92
39-1 - RETAINER 4304/4305/4334D MSP-152947-5.A1 152947-5 £13.58 £16.29
40 - HEAD COVER SET 4305 MSP-182681-3.A1 182681-3 £15.26 £18.31
41A1 - PT SCREW 4X35 VC3211M/BSS501 MSP-266053-1.A8 266053-1 £1.44 £1.73
42 - ROD 4304/4305/4331D/4333D MSP-165089-6.A1 165089-6 £29.38 £35.25
43 - CUP POINT GRUB SCREW M6X8 430 MSP-265894-2.A2 265894-2 £1.44 £1.73
44 - SLIDE PLATE 4304/4305/4331D MSP-344137-6.A1 344137-6 £3.59 £4.31
45 - LEVER 17 4304/4305/4331D MSP-272231-3.A0 272231-3 £10.77 £12.92
46 - COMPRESSION SPRING 4 MSP-231314-8.A5 231314-8 £1.44 £1.73
47 - STEEL BALL 4 5008MB/JV101D MSP-216008-6.A29 216008-6 £1.44 £1.73
48 - EXT E-RING JIS JE-5 DLS714 MSP-961018-5.A0 961018-5 £1.64 £1.97
49 - RUBBER PIN 4 GA7050/9050/5021 MSP-263002-9.A61 263002-9 £1.44 £1.73
50-1 - BASE 4304/4305/4331D MSP-316883-1.A0 316883-1 £35.86 £43.03
51 - CLAMP PLATE 4304/4305/4331D MSP-331435-7.A1 331435-7 £3.74 £4.49
52 - CAP HD SCREW M4X25 4300BA MSP-922146-1.A10 922146-1 £1.44 £1.73
53 - COUNTERSUNK SCREW M5X8 4304 MSP-266055-7.A2 266055-7 £1.44 £1.73
54-1 - BASE PLATE 4304/4305/4331D MSP-344443-9.A1 344443-9 £8.42 £10.11
56A - FIELD 110V 4304/4305/4306 MSP-633286-7.A0 633286-7 £21.89 £26.27
56D - FIELD 240V 4304/4305 MSP-633289-1.A1 633289-1 £21.89 £26.27
57 - BAFFLE PLATE 4304/4305 MSP-415535-2.A1 415535-2 £1.44 £1.73
58A1 - PT SCREW 4X60 TRILOBULAR HR24 MSP-266052-3.A23 266052-3 £1.44 £1.73
59-1 - MOTOR HOUSING 4304/4305/4306 MSP-415748-5.A1 415748-5 £19.58 £23.50
60A - CARBON BRUSH CB-419 SET HP164 MSP-191962-4.A52 191962-4 £4.79 £5.75
61 - BRUSH HOLDER UH4860/4304/4305 MSP-643923-5.A5 643923-5 £1.89 £2.27
63B - STRAIN RELIEF UH4570/55/5580/ MSP-687063-9.A27 687063-9 £1.44 £1.73
64A1 - PT SCREW 4X18 UH4570/55/65/55 MSP-265995-6.A588 265995-6 £1.44 £1.73
65A - CORD GUARD 8-85 3707/N1923B MSP-682502-4.A58 682502-4 £1.58 £1.90
66L - POWER SUPPLY CORD 1.0-2-2.5 MSP-692021-2.A60 692021-2 £9.05 £10.86
67 - LABEL/MAKITA 500 4305HR160DW MSP-819063-3.A75 819063-3 £1.44 £1.73
68A1 - PT SCREW 4X60 TRILOBULAR HR24 MSP-266052-3.A22 266052-3 £1.44 £1.73
70 - REAR COVER 4305 MSP-415531-0 415531-0 £12.63 £15.16
71C1 - CONTROLLER 4304/4305 240V MSP-631678-4.A0 631678-4 £29.38 £35.25
71-1 - CONTROLLER 110V 4304/4305/430 MSP-631675-0.A1 631675-0 £29.38 £35.25
73-1 - *SWITCH STL115ADF-CD 4351FCT MSP-651428-1.A2 651428-1 £6.40 £7.68
73 - SWITCH ST115A-40 GA4540/5450R MSP-651418-4.A5 651418-4 £9.82 £11.79
75 - RUBBER RING 19 4305/T/3707/HP MSP-421494-0.A26 421494-0 £6.08 £7.30
76 - SAFETY WIRE 4304/T/4305/4331D MSP-322893-8.A3 322893-8 £1.44 £1.73
77 - SEAL PLATE 4304/4305/4331D MSP-344784-3.A0 344784-3 £2.34 £2.81
78 - FELT 4304/4305/4331D MSP-443106-5.A2 443106-5 £1.44 £1.73
A01 - HEX WRENCH 3 JS1602/43BA/BV/ MSP-783201-2.A5 783201-2 £1.20 £1.44
A02 - WRENCH HOLDER 3.4 JS1602/JS500 MSP-410048-8.A5 410048-8 £1.20 £1.44
A03 - ANTI-SPLINTERING DEVICE 4304/4 MSP-415524-7.A1 415524-7 £1.50 £1.80
A04-1 - PROTECTOR 4304T/4306/4331D MSP-415887-1.A3 415887-1 £1.88 £2.25
A05-1 - JIGSAW BLADE B22 (5PK) 4301BV MSP-A-85737.A12 A-85737 £3.71 £4.45
A06-1 - JIGSAW BLADE B10 (5PK) 4301BV MSP-A-85628.A19 A-85628 £3.71 £4.45
A07-2 - JIGSAW BLADE BR13 4301BV PK5 MSP-A-85793.A11 A-85793 £2.62 £3.15
A08-1 - BASE PLATE 4304/4305/4304T/06 MSP-413068-1.A3 413068-1 £1.44 £1.73
A09-3 - PLASTIC CASE 4304/4340 SERIES MSP-824809-4.A2 824809-4 £16.61 £19.93
E03 - *NON INSULATED TERMINAL GD0801 MSP-654091-9.A53 654091-9 £1.44 £1.73
E04 - TERMINAL BLOCK 2P UH45/55/65 MSP-654531-7.A7 654531-7 £2.18 £2.62
E08 - EARTH TERMINAL 9520NB/952/68 MSP-654128-2.A2 654128-2 £1.44 £1.73
E10 - VACUUM HEAD 4304T/4306/4331D MSP-192547-9.A2 192547-9 £1.78 £2.13
E11 - CONNECTOR 4304T/HP2032/HP1641 MSP-654556-1.A0 654556-1 £1.44 £1.73
